2025-11-26布过程中的质量控制，包括减少缺陷、提升质量和良品率，以及降低成本，是涂布工艺研究的关键点。涂层不平整是导致产品缺陷、材料浪费和生产效率下降的关键因素
“涂布仅仅就只是把胶液/浆料铺在基材上吗？”
涂布工艺看似简单，但任何一个在产线待过的人都知道，要实现“厚度”这一个指标的绝对均匀，简直是一场噩梦。它不是一个单一的物理过程，而是一个涉及材料、机械、流体、控制等多学科交叉的精密材料系统工程。
为什么你调A参数，B参数又“飘”了？为什么实验室的完美配方，一上量产就“翻车”？
因为我们面对的是一个复杂的、动态耦合的系统。你必须超越“单点优化”的思维，转而用“系统控制”的视角来看待它。本文将为你拆解实现涂布厚度均匀的5大核心控制系统和3大底层逻辑，帮你从源头根治涂布不均的“玄学”问题。
涂布质量不是由某个孤立的参数决定的。它是流体力学、机械力学、热力学与材料界面科学等多物理场复杂耦合下的整体现象。

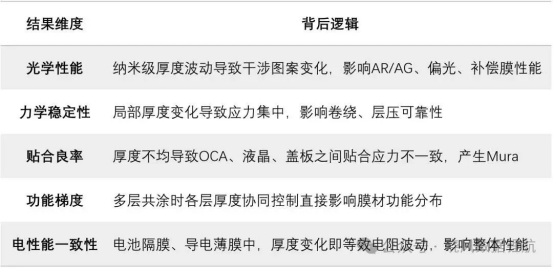

在实际的高端制造中，“厚度均匀”这一个指标，会系统性地关联到最终产品的。
我们可以用一个表达式来揭示涂布质量的控制本质：
别被公式吓到，它翻译过来就是：
Y (结果): 你的涂层质量 (如厚度均匀性)
M (Material): 材料 (浆料/胶液的流变性、粘度等)
E (Equipment): 设备 (机械精度、稳定性等)
E (Environment): 环境 (温度、湿度、洁净度、气流)
C (Control): 控制 (张力、速度、流量、算法)
你的最终质量(Y)，是这四者相互作用、相互制约的函数。 妄图只改变其中一个M而不顾其他，必然失败。我们必须构建一个“材料—设备—环境—控制”四位一体的协同网络，追求“局部精准”与“全局稳健”的统一。
厚度稳定不是“点控制”，而是跨多个控制变量、实时反馈调节的结果。以下是必须严防死守的5个关键控制系统：
01
核心挑战：微尺度下的“绝对”精密
这是最直观的控制点。任何微米级的偏差，都会在宏观涂层上造成灾难性后果。
理论间隙的偏差会破坏流量分配的对称性，直接引发涂层超差和“边缘隆起”。

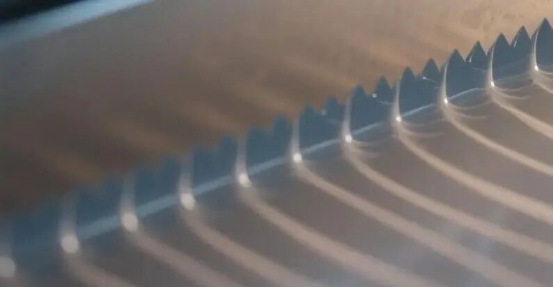

基材波动或设备振动会导致刃口“姿态”失稳，放大横向剪切梯度，生成“周期性条痕”。

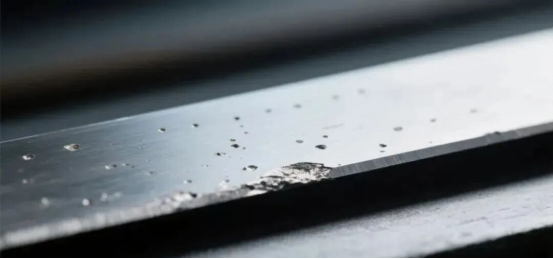

刃口的微观磨损会破坏流场连续性，卷吸空气形成“局部干斑”或“针孔”。
生产中的摩擦温升会导致间隙（因热胀冷缩）收缩，导致涂布量变化。
间隙调节（如自动模头）的响应如果滞后，将诱发“纵向流量脉动”
02
核心挑战：刚柔耦合的临界点控制
模头或刮刀不仅要“准”，还要“稳”。它是在高应力、高动态环境下工作的。刚度不足（结构“软”）会导致外部振动被放大，诱发刮刀“颤振”，并传递给流体，形成“纵向条纹”。
泵源脉动（如螺杆泵、隔膜泵）会破坏狭缝内的压力平衡，引发挤出流量振荡，导致“横向厚度波浪”。
模头内部的温度梯度（比如加热不均）会激发表面应力，甚至生成“凝胶颗粒”阻塞流道。
刃口压力分布不均会“撕裂”湿膜界面，造成“裸基材划痕”或“涂层断裂”。
（针对某些工艺）张力-速度控制的滞后会释放形变能，基材的弹性恢复会“拉裂”未固化湿膜。
03

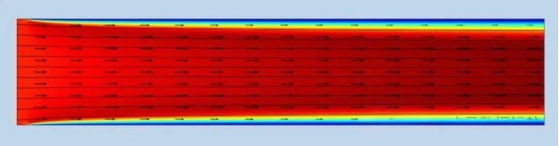

核心挑战：全流道的“稳态”输送
流体是“活”的。从储罐到模头的每一步，都必须保持绝对的“稳态”。
泵送压力振荡是“天敌”，它会破坏层流稳态，诱发流量周期性波动，导致“横向条纹”。

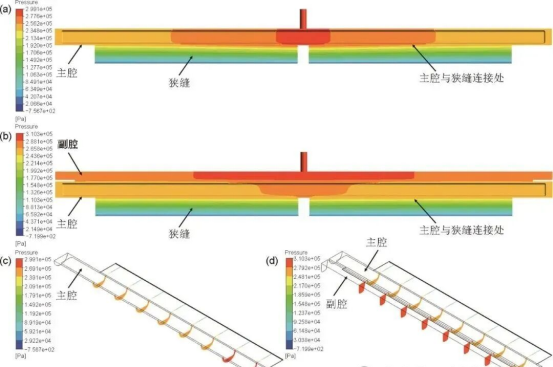

模头（尤其是宽幅模头）内部的流道设计至关重要。分区压差会瓦解流量的对称分配，触发“边缘增厚”与“中心稀薄”。
胶液对温度极其敏感。局部温漂（如管路保温不足）会导致粘度场产生梯度，形成“滞留区”并产生“凝胶颗粒”污染涂层。
模唇口的背压如果失稳，会激发唇口流场共振，流体拉伸不均生成“波纹缺陷”。
过滤器堵塞是缓慢的“杀手”。它导致流阻增大，改变系统传递函数，引发“涂布量缓变漂移”。
04
核心挑战：看不见的“第四场”干扰

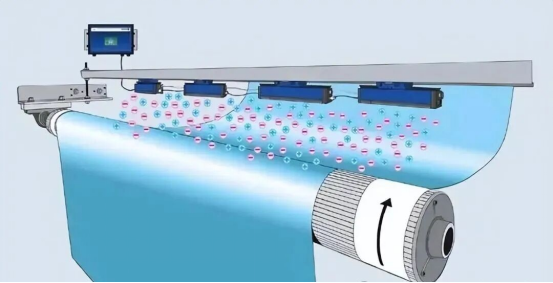

静电是涂布过程中最“玄学”的干扰源，它无处不在，却又难以测量。
表面电荷在涂布液表面的不均匀积聚，会改变其“浸润性”，导致涂布液分布不均（“花斑”）。
电荷释放延迟（除静电不及时）会引发基材吸附振动，干扰液桥稳态，形成“纵向干涉条纹”。
（特定涂料）电场梯度会驱动“电渗流”横向迁移，瓦解流场对称性。
（特定涂料）胶液电导率的突变会扰乱介电极化响应，触发粘度场失稳，诱发“流延塌边”。
积累的静电荷会干扰在线检测传感器（如测厚仪）的信号，产生“错误信息”，引发机械系统“误动作”。
05
核心挑战：时空与能量的协同

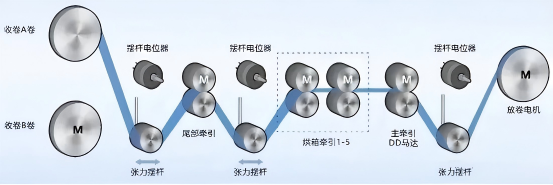

基材是涂层的“载体”，载体自身的不稳，一切都是空中楼阁。张力控制的本质是能量的平稳传递。

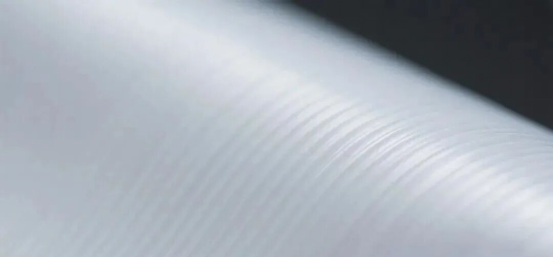

涂布过程中的张力“波动”会破坏流体动态平衡，诱发“横向波浪纹”与“厚度周期性振荡”。
基材边缘与中心的张力差异（“松边”或“紧边”）会导致基材“蛇形跑偏”，引发流场非对称，造成“涂层双边增厚”。
速度突变（加减速）时，张力响应必须“跟得上”（即响应滞后要小），否则会造成湿膜过度拉伸，形成“纵向断带”或“微裂纹”。
收放卷过程中，卷径在实时变化。如果张力控制系统没有“实时补偿”，将引发基材“塑性皱褶”，永久破坏涂层平整度。
外部机械振动（如旁边的冲压机）传递至基材形成“驻波干涉”，会在涂层表面产生“周期性斑点”。
场景应用：
高精度锂电池极片涂布：
浆料流变特性(材料)、涂布头间隙(设备)、干燥温度梯度(环境)和闭环反馈(控制)必须协同优化，否则会导致面密度不均，影响电池性能。
光学膜涂布：
基材表面能(材料)、模唇微调机构(设备)、洁净室气流(环境)、在线厚度检测(控制)共同决定涂层光学均匀性。
在工程上，我们经常面临“矛盾”的指标。比如，我们既要A，又要B。在涂布材料学（流变学）中，这种“对立统一”尤为明显。
解决矛盾的思路，不是“二选一”，而是“创造条件让其统一”。
对立面：
高粘度： 好处是能抗“垂流”，保持边缘整齐，维持纵向厚度。
低粘度： 好处是“流平性”好，能保证横向均匀，消除条纹。

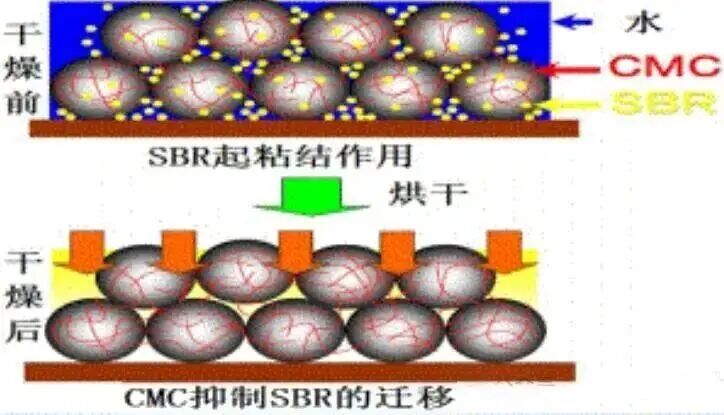

统一策略：设计“剪切稀化流体”（如锂电负极浆料）
高剪切区 (涂布时): 粘度骤降，像水一样易于铺展。
低剪切区 (涂布后): 粘度迅速恢复，像胶水一样防止流挂。

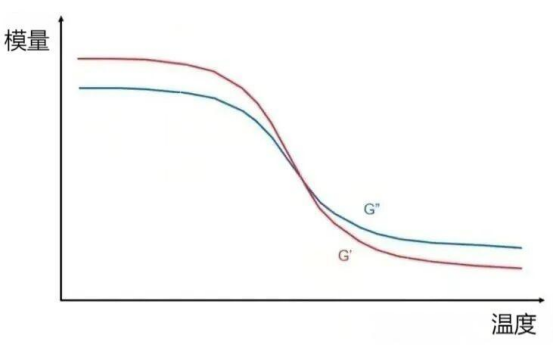

对立面：
弹性 (储能模量G'): 抵抗外力变形，保持结构完整。
塑性 (损耗模量G"): 耗散能量，促进微观流平。
统一策略：通过温度调控粘弹比 (tanδ = G"/G')
干燥阶段： 调节tanδ≈1 (弹塑性平衡)，确保涂层稳定性。
流平阶段： 调节tanδ>1 (塑性主导)，加速表面张力驱动修复。
对立面：
基材和涂料的“亲疏水性”相反（如油性涂料涂在水性基材上），导致“不浸润”、“缩孔”。
统一策略：设计“梯度表面能”材料或添加“表面活性剂”
利用表面活性剂（一头亲水一头疏水）作为“桥梁”，改善涂料与基材之间的浸润性。
涂布厚度均匀控制的本质，就是一套“闭环控制”系统。它不是“设置好参数就不动了”，而是时刻在“自动驾驶”。这个闭环有三个角色：
精准、快速、非接触式的测量（如β射线、红外、激光）。它们提供厚度的实时分布信息。
控制算法（PID、MPC、AI）。它们基于“设定值”和“测量值”的差异，计算出最优的调整策略。
执行机构（如模唇微调螺栓、加热区温度、泵速、张力辊）。它们精准、快速地执行“大脑”的命令。
一个经常被忽视的变量：环境（The "E" in Y=f(MEEC)）
在许多企业中，“环境”这个隐形变量通常最容易被“忽视”。而优秀的企业，通常在以下方面极其严谨：
气流控制： 室内风速路径建模，防止“乱流”干扰涂布区。
温湿控制： 温湿度多点PID闭环控制，而不只是“开个空调”。
干燥优化： 涂布前后干燥段长度/流速梯度优化，防止“边缘干燥跳跃”。
材料演算： 溶剂挥发-膜层收缩率的联动演算。
边界管理： 多段排气系统防止溶剂蒸汽“逃逸”或“回流”。
总结：从“艺术”到“工程”的飞跃
涂布工艺从“老师傅的经验手感”（艺术），到今天的大规模量产（工程），其核心就是人类意志对物质世界的精确重塑。
厚度均匀控制，考验的不是你对某一个“点”的优化能力，而是你对“系统”的驾驭能力。
以精密工程 追求极限性能；
以数学模型 指导实践；
以稳健设计 保障可靠性；
以标准化 实现可重复制造；
以精准控制 达成经济环保。
正如流体力学大师冯·卡门所言：“科学家研究已有的世界，工程师创造未有的世界。”
涂布厚度的精准控制，正是工程师在微观尺度上“创造”均匀物质世界的杰出例证。
说明：内容非原创，原创作者：晓风数据锂航，侵权联系删除。
上一篇
